3次元CAMシステム FFCAM

オプションソフトウェア

機械動作シミュレータ

実際の加工で使用する「NCプログラム」で、シミュレーションを行います。
「CLデータ」によるシミュレーションでは対応できない「機械との干渉の検知」、「挿入文部分の確認」を行うことが出来ます。

シンプルな操作性

FFCAMで作成したNCプログラムをダイレクトにシミュレーションできます。
ドライラン検証を大幅に削減し、機械の稼働率を最大限に向上することが出来ます。

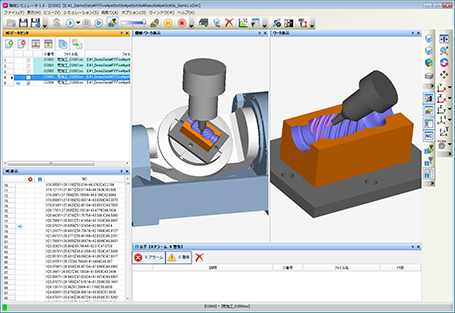

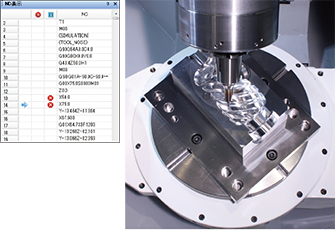

加工機と同じ動作をパソコン上で確認

3軸加工と違い、同時5軸加工はNCプログラムを見ても、機械動作を想像することが困難です。
割出し加工、同時5軸加工などの複雑な動作も、リアルな加工シミュレーションを見ながら、実加工前に検証することができます。

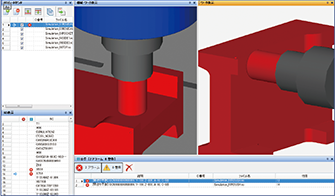

安全な同時5軸加工を実現

5軸加工では機械の軸数が増える分、3軸加工よりも干渉する危険性は高くなります。
本機能は「NCプログラム」による同時5軸加工までのシミュレーションをサポートします。
実際の加工で使用する「NCプログラム」で、エラーや干渉などを確認し、衝突の危険を防止します。
