FFAUT V.23.0 新機能

加工系

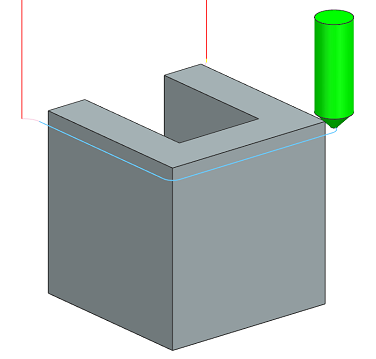

面取りカッターを使用して、エッジ部分に対し、指定した面取り幅で面取り加工をします。

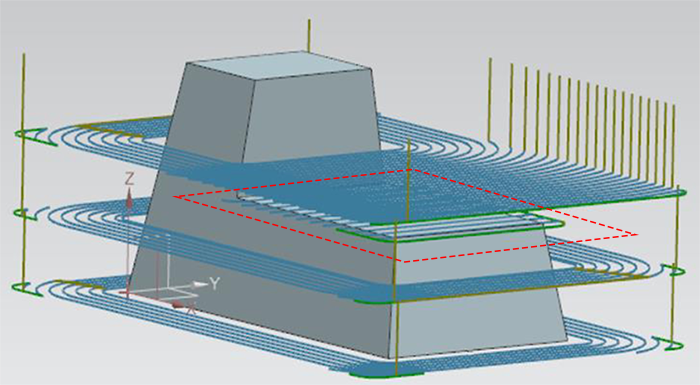

［平面部のみ出力］機能使用すると、自動認識した平面がある部分のみ（下図赤枠）に等高ステ面加工パスが出力されます。これにより加工時間の短縮をすることができます。

機械パラメータ設定画面で、各加工の［最小検出取り残し量］の初期値を、工具直径に対する割合の値に変更できるようになりました。

機械パラメータ設定画面で、等高投影加工の［領域検出精度］の初期値を自動算出の値に変更できるようになりました。

機械パラメータの［NCファイル拡張子］に関する設定項目を、［NC出力パラメータ］から各機械の［FFPOSTパラメータ］に移動し、出力するNCファイルの拡張子を、機械ごとに設定できるようになりました。

機械パラメータの［穴あけ加工ATC時の安全位置出力モード］の設定項目を、［NC出力パラメータ］から、各機械の［機械パラメータ］に移動しました。

以下の機種を追加しました。

iQ500,V100S,v61,a71nx,a92,a120nx

機種追加は、工程データの機種名選択にも反映されます。

FFAUTV.23では、［工具選択］画面の［刃長］に設定した値を、CSGインタフェース、Vericutで作成される工具データに出力します。

［プロフェッショナルデータ出力］画面の［プロジェクト名］に、従来の半角英数字に加え、半角記号の「-（ハイフン）」と「_（アンダースコア）」を入力できるように改善しました。

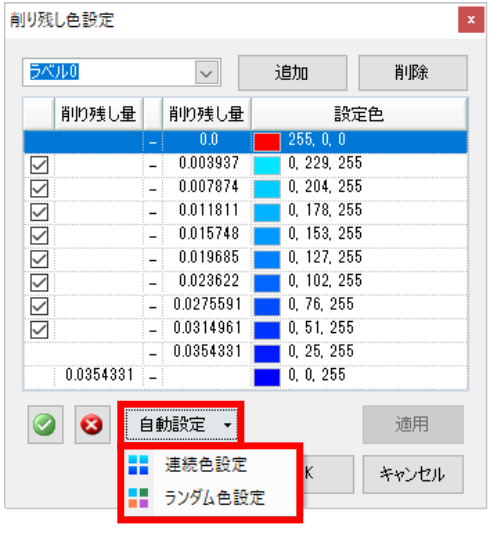

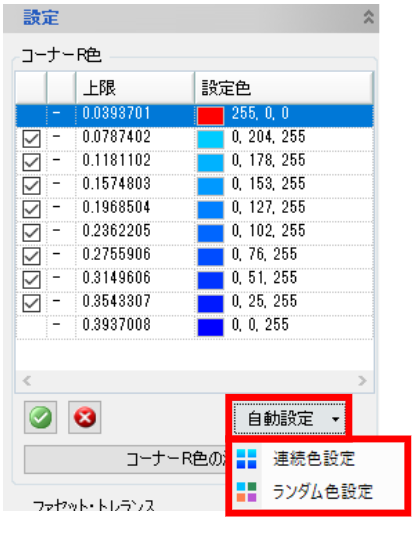

［加工データ設定］の［削り残し色設定］と、［計測］の［コーナR］の色設定画面に、設定色をランダムで自動設定する機能を追加しました。

［シミュレーション設定］の［干渉検出設定］のチェック条件を、初期値で干渉検出動作を行う設定に変更しました。
シミュレーションを実行すると、下記項目の干渉検出も自動的に実行されます。

FFAUTヘルプを、Webブラウザで閲覧するHTMLファイルから、単独で閲覧するヘルプファイル（chm形式）に変更しました。
目次メニューのほか、キーワード検索、任意の語句入力による検索機能が加わり、目的のトピックが見つけやすくなりました。
