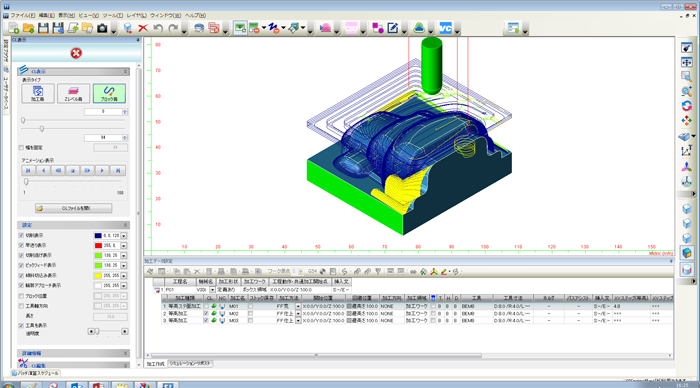

CL表示・編集

膨大なカッターパス(CLデータ)を軽快に表示し、確認できます。
また、CL編集モードに即座に切換えてパス修正が可能です。

CL編集機能では、次の編集作業ができます。

  • CL データの移動とコピー
  • CL データの削除
  • 加工条件、挿入文の変更

突き出し長分割

既に作成された工具軌跡表示ファイルから、シャンクまたはホルダと加工形状が干渉するかチェックを行います。
干渉する部分としない部分とにカッターパス表示ファイルを分割することが出来ます。

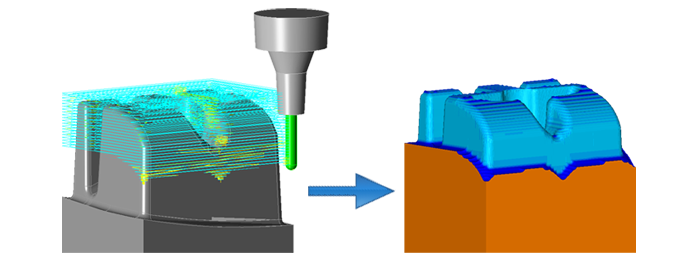

シミュレータ

CLデータを使用して切削シミュレーションを実行することで、切削シミュレーションによってワークが加工される様子を画面上で確認できます。
工具ホルダのワークへの干渉チェック、突き出し長さの計算、削り残し部表示や削り残し厚さの色分け表示などをスピーディーかつ確実に行えます。

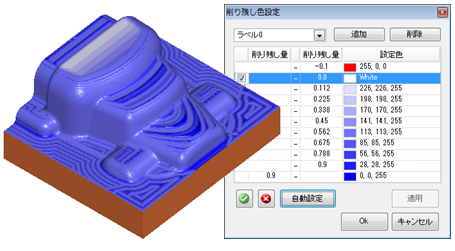

削り残し表示

削り残しの量を色分けして表示します。
削り残しの量の色は、変更できます。

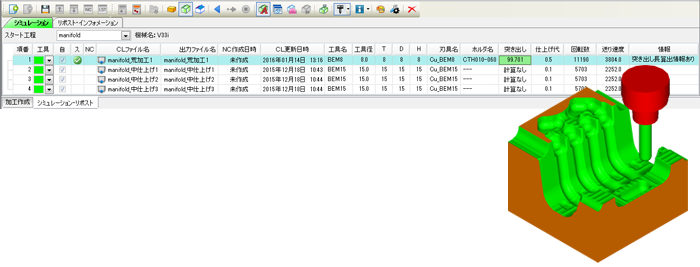

突き出し長計算

加工に必要な工具突き出し長を求めます。
突き出し長さを最短にして、効率の良い加工条件を決定することが出来ます。
