FFCAM2019 新機能

加工系機能

レンズバレル工具の制限解除

等高ステ面

レンズバレル工具を使用して、等高線の荒加工から仕上げ加工まで行うことができます。

ストック対応（読み込み、保存）

レンズバレル工具使用後の削り残し部分を正確に把握できます。
次工程で無駄のない加工を行うことができます。

工具軌跡の進行方向指定機能を追加

投影動作や等高ステ面動作で、「一方向」または「ジグザグ」を選択したとき、工具軌跡の進行方向をモデルから取得できます。
計測やトライ＆エラーに時間をかけていた割出し加工で、進行方向を簡単に設定できるようになります。

設定できる加工

• 投影加工
• 等高投影加工の投影方向指定
• 平面加工
• 等高ステ面加工

従来の機能でX軸方向にジグザグ動作を設定した結果

割り出し設定後のX軸方向工具軌跡が出力されます。

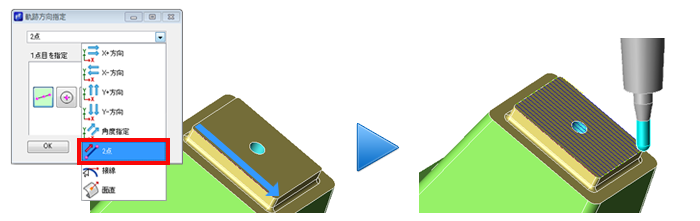

「工具軌跡の進行方向指定機能（2点）」を使用した結果

モデル上の2点を選択すると、2点を結ぶ直線に沿って、工具軌跡が出力されます。
割り出し前でも、任意の進行方向を設定することができます。

穴あけ加工

穴あけ加工加工開始・終了点に共通加工開始点設定を追加

複数の穴あけ加工の開始・終了点を一括で定義できるため、作業時間を削減し、設定忘れによる手戻りを無くすことができます。

前加工情報を取得する機能を追加

コーナR部加工と、等高線加工（加工順序で［工具負荷優先］を指定時）の、前加工工具と前加工仕上げ代の設定値を、直前の加工から取得できるようになりました。
［前加工工具／仕上げ代取得］ボタンをクリックするだけで、前加工の設定値を取得できます。
前加工の情報を忘れてしまった場合でも、確認のために画面を前加工に戻すことなく、前加工情報の設定を行うことができます。

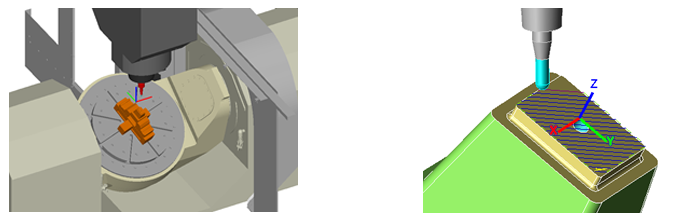

機械構成に依存しない、加工方向設定機能を追加

FFCAMの割り出し加工では、加工方向は加工機の回転軸の角度を直接入力して設定します。
しかし、回転軸がX/Y/Z軸に平行ではない加工機では、目的の角度を設定することが困難な場合がありました。
角度設定をX/Y/Z軸を基準として指定する本機能を使用すれば、加工機の軸構成に関係なく、角度を設定できます。

操作・画面

FFCAMデータの保存先を開く機能を追加

現在作業中のファイル保存先のフォルダを、1クリックで開くことができます。
ファイル保存先の階層が深い場合でも、目的のフォルダへスムーズにアクセスできます。

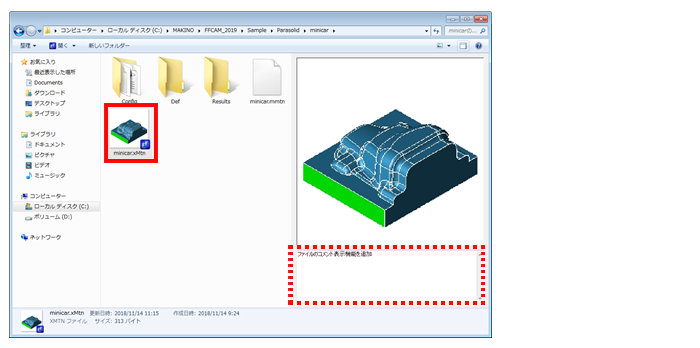

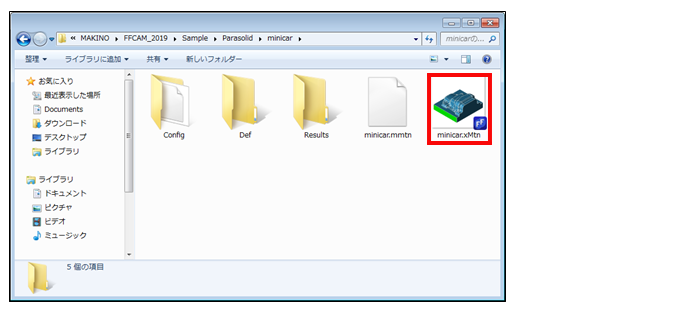

ファイルのサムネイル表示機能を追加

Windowsエクスプローラ上で、保存済みのFFCAMファイル（.xMtn）が、モデル画像のサムネイル付きで表示されます。
ファイルを開かずにモデル形状を確認できるため、ファイルの選択がスムーズになります。

ファイルのコメント表示機能を追加

FFCAMファイル（.xMtn）にコメントを追加することができます。
WindowsエクスプローラでxMtnファイルを選択すると、プレビューウィンドウに入力したコメントが表示されます。
『ファイルのサムネイル表示機能』との併用で、FFCAMのファイル選択がさらに容易になります。

工程にコメント表示機能を追加

工程にコメントを追加できます。
作成した加工全体に対する説明や、引継ぎ事項などを入力することで、作成された加工の作業内容や制作意図を記録・伝達することができます。

加工作成ウィザード

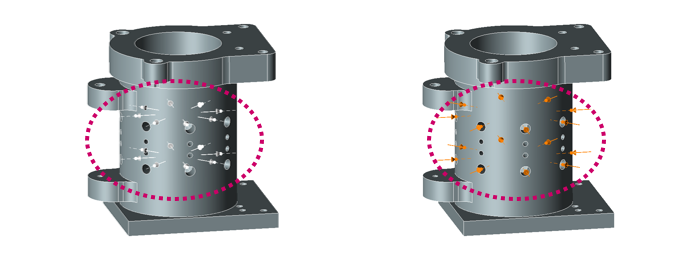

穴方向をモデル中心へ向ける機能を追加

選択した穴の穴方向を、モデルの中心向きに揃えることができます。
穴加工データ作成→［穴位置］の選択リストから設定できます。

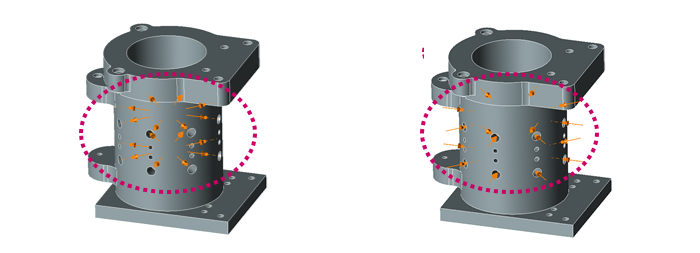

穴方向を指定点へ向ける機能を追加

選択した穴の穴方向を、指定した向きに揃えることができます。
穴加工データ作成→［穴位置］の選択リストから設定できます。

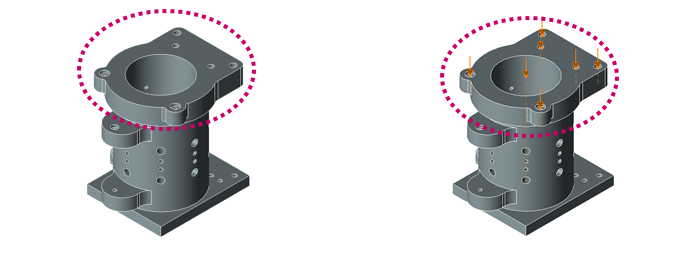

面フィルタ機能を追加

加工を行う穴を選択するときに、選択した面上にある穴だけを登録することができます。
穴加工データ作成→［穴位置］の選択リストから設定できます。

オプション

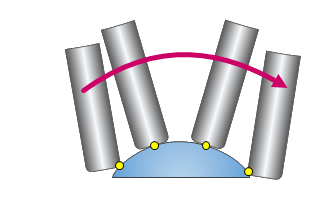

＜同時5軸専用加工＞工具接触指定機能を追加

同時5軸専用（平行、面沿い、経路）加工で、ワークに工具が接触する部分を指定できます。
フラットエンドミル、ブルノーズエンドミル工具の使用時に、「コーナ部」「底面」など、工具の使用したい部分を指定できます。

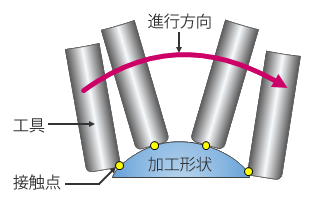

工具接触点

＜機械動作シミュレータ＞「無視コード」の設定パラメータを追加

機械動作シミュレータで対応していないGコード、Mコードにより、シミュレーションが予期しない動作を行う場合があります。
このような動作を避けるため、シミュレーションを実行しないコード（無視コード）を指定できるようにしました。
無視コードとして登録されたコードは、NCプログラムとしては読み込まれますが、シミュレーションの中では動作しません。

＜機械動作シミュレータ＞ログのコールレベルを拡張

機械動作シミュレータ・ログのコールレベルに「情報」を追加しました。
これまでのコールレベルの「警告」と「アラーム」は、シミュレーションを一時停止する機能と連動するものでしたが、「情報」は、シミュレーションを一時停止させることなく、ログに情報だけを残します。
シミュレーションを停止して確認する現象と、シミュレーションを停止せずに情報のみを残す現象とを分けて記録できます。
