FFCAM2016.x新機能
FFCAM 2016.1にて、Windows10に対応いたしました。
加工系機能
3D等ピッチクローズの改善

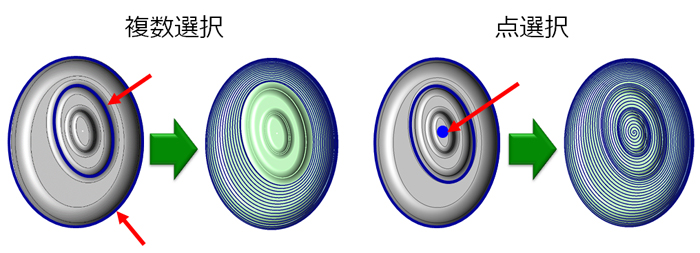

ガイド曲線の複数選択、点指定が可能になりました。
偏心した形状に沿った、スパイラル動作のカッターパスを作成できます。

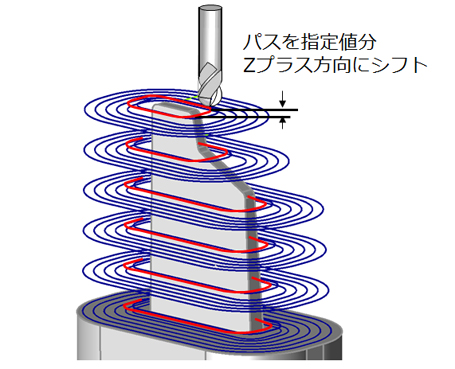

薄リブ加工の機能追加
最も形状よりのカッターパスを、Z方向にシフトする機能を追加しました。
形状に一番近い部分の工具負荷を軽減することにより、加工面が向上します。
穴あけ加工のG01出力
G01の加工データも出力可能になりました。
（G73,G81,G82,G83,G85,G89のみON・OFF可能）
FANUCの固定サイクルが使用できない加工機でも、穴あけ加工を行えます。

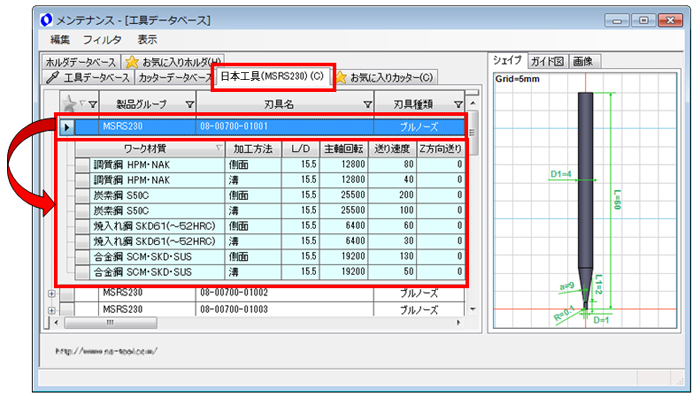

工具データベースの拡張
工具メーカの切削条件を確認できるようにしました。
工具が、加工用途に合った条件を持っているかどうか、すぐに確認できます。
多刃工具の活用機能を追加
簡単な設定で、「工具側面部」と「工具先端付近」、それぞれの「刃数」に対して最適な「送り速度」を出力し、加工時間を短縮します。
F値（送り速度）はNCプログラムに自動挿入されるため、CAMオペレータの負担が大幅に軽減されます。
「工具先端部」は、［切り替え角度］により角度で設定します。
4枚刃のボールエンドミルの場合
工具側面部 :4枚の刃で切削
送り速度を上げることができる
工具先端部 :2枚の刃で切削
送り速度を上げることができない
操作・画面
テーパ工具に対応
工具のテーパ部を活用した加工が可能になりました。

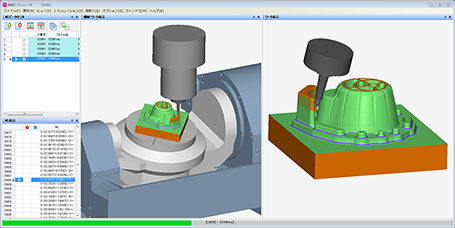

機械動作シミュレータ
実際の加工で使用する「NCプログラム」で、シミュレーションを行います。
割出し加工、同時5軸加工などの複雑な動作も、リアルな加工シミュレーションを見ながら、実加工前に検証することができます。
便利機能

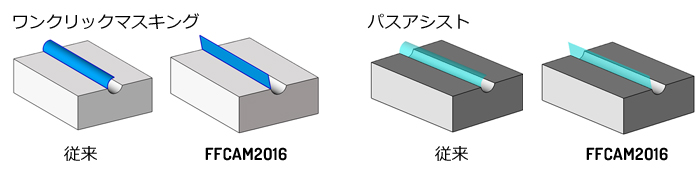

ワンクリックマスキング、パスアシストの機能拡張
[延長]機能で曲面を延長する際に、直線的に延長する機能を追加しました。
曲面の延長部分がアンダーになるケースを解消します。
シミュレーション機能
早送り干渉時の一時停止
［カッターの早送り移動時の衝突チェック］で干渉が発生した際、一時停止することができるため、干渉が発生した箇所を、その場で確認することが出来ます。
突き出し長さ算出の機能拡張
突き出し長さ算出時でも、「一時停止」の有無を設定できるため、干渉位置のチェックができます。
突き出し長算出の設定値が適切でない場合に、計算開始時にエラーで原因を表示します。
すぐにエラーを出力することにより、エラー発見までの時間を短くします。
切削深さ算出機能の追加
切削深さチェック
指定値より深い切削を検出し、ワークへの突っ込みを防止する機能を追加しました。
想定外の深さの切削を検知してくれるため、工具破損や主軸へのダメージを防止します。
加工中の最大切り込み量を確認できます。

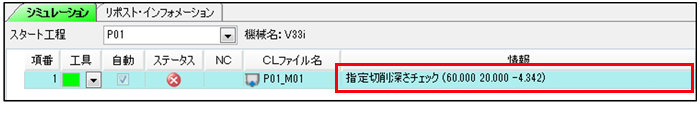

指定値以上の切削深さを検出した際にエラーになり、情報を出力します。
穴あけおよび早送りコマンドでは検出しません。

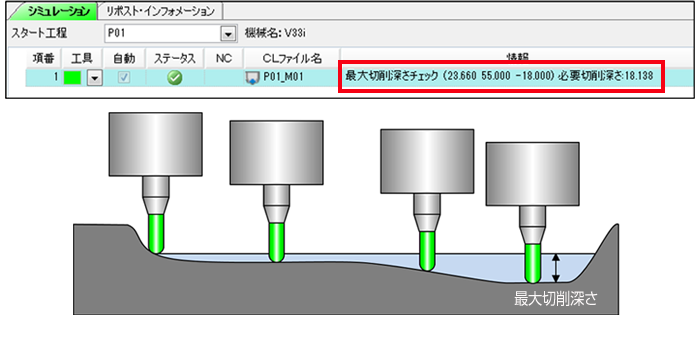

最大切削深さの算出
加工中の「最大切削深さ」を確認できます。
加工形状への食込み検出機能の追加
工具の加工形状への干渉を検出する機能を追加しました。
製品形状への食い込みの有無を確認できます。

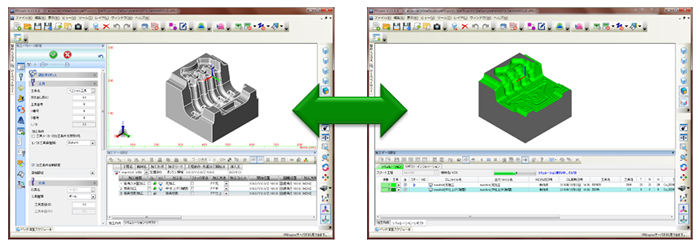

シミュレーション実行中に、他の操作を可能に
シミュレーションをバックグラウンドで実行し、シミュレーションの実行中に、加工作成などの操作ができるため、シミュレーション待ち時間に他の作業ができ、作業効率がアップします。

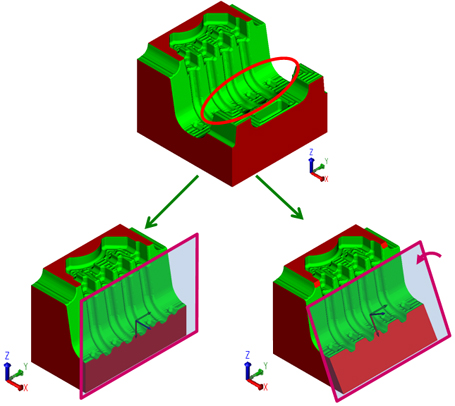

断面表示機能の追加
干渉したカッターパスや、突き出し長算出時のカッターパスの状態が確認しやすくなりました。
左図：断面方向と座標を指定して指示。断面方向は回転可能。
切削結果表示機能を追加
干渉のあったCLデータ、干渉位置を画面に表示します。
干渉の原因を数値および画面の双方で確認し、効率よく対処できます。
- CLファイル名
- 工具名
- CL情報
- 干渉位置
- 干渉情報リスト
- マーク表示設定
加工リストの改善
突き出し長算出結果を色分け表示するようにしました。
これにより、突き出し長の変更が必要な加工を、すぐに判断できます。
- 白色 : 突き出し量変更無し
- 黄色 : 工具設定より長い突き出し量が算出
- 緑色 : 工具設定より短い突き出し量が算出
ウィザード機能
ウィザード形式での加工作成補助機能を新設。
特定の加工をウィザード形式で設定できます。
画面に従い操作するだけで、初心者の方でも簡単にNCプログラムを作成できます。
既存ユーザ様も、大幅な作業の効率化が図れます。
